Produktbeskrivning
ASW100 M 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A Magnetisk Latching AOKAI DC Kontaktor
ASW100M är en magnetisk låsande DC-kontaktor. Skillnaden mellan magnetisk låsande DC-kontaktor och magnetisk DC-kontaktor är spolen. Således är deras strömförsörjning och pulsriktning också olika. Om den magnetiska låsande DC-kontakten, när kontakten är stängd, kommer permanentmagneten att behålla sin åtgärdstillstånd och åtgärdsspolen kommer att släppa ut. Få sedan energibesparingsändamålet.
ASW100 utvecklar för oavbrutna laster som är 100 ampere. Oavbruten ström används i tillståndet av inga eller sällsynta belastningsomkopplingskrav (upprätthåller ett lägre kontaktmotstånd).
ASW100M har konstruerats för likström, inklusive motorer som används på elbilar som truckar och applikationer för telekom och kraftdistribution.
| Märke: AK / AOKAI Namn: DC Contactor Modell: ASW100 M Märkspänning: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Nominell ström: 100A Dimension: 33 * 36 * 88 (mm) Vikt: Ca 200g |
|
SPECIFIKATION
Spolens märkspänning | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Huvudkrets Märkström (A) | 100A |
Huvudströmbrytare Kontakt Spänningsfall (Belastning: 100A) | ≤80mV |
Under (20 ± 5), Cooling Pull-in Spänning | ≤70% |
Under (20 ± 5), Cooling Drop-out Spänning | ≥5%, ≤40% |
Acceptabelt fluktuationsområde Spolspänning | ± 20% |
Pull-in-tid (N / O-kontakter att stänga) | ≤30ms |
Utgående tid (N / O kontakter att öppna) | ≤20ms |
Max kopplingstid för kontakter | ≤5ms |
Isoleringsresistans | ≥50MΩ |
Dielektrisk styrka | 50Hz / 60Hz 1000VAC / 1min |
Överbelastningsström | ≤7Ie, ≤1s |
Spoleffektförbrukning (W) | ≤7.0W |
Elektriskt liv | 20.000 gånger |
Mekaniskt liv | 300 tusen gånger |
Arbetsläge | Kontinuerlig eller intermittent |
Kontaktformulär | 1 NO eller 1 NC |
Kontaktmaterial | AgCdO / AgCuO |
Hjälpkontakt Märkbelastning (tillval) | 2A / 48VDC, 5A / 24VDC |
Teknisk standard | GB14048.4-2010 |
ANVÄNDNING MILJÖ
Höjd över havet | ≤2Km | Omgivningstemperatur | -25 ~ + 55 ℃ |
Internationell skyddsklass | IP50 | Installationstyp | III |
Sätt att installera | Några | Vibration | 2,5 g (5 ~ 50) Hz |
Inverkan | 50g, 11ms (Half-Sine Wave) | ||
SCHEMATISK DIAGRAM

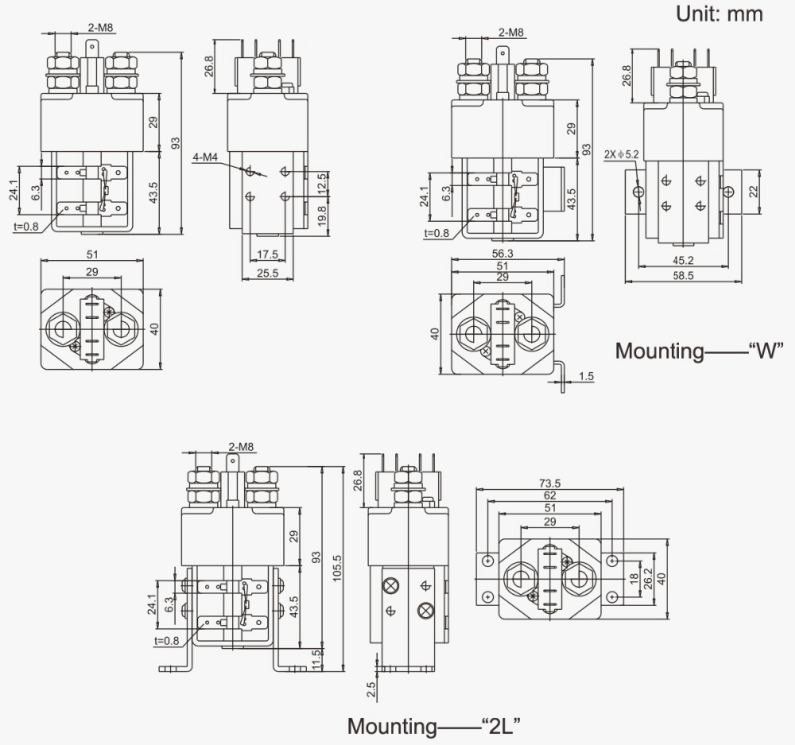

INSTALLATIONS DIAGRAM
