Produktbeskrivning
ASW100 M -2 P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100A 2NO M agnetic L atching Energisparande AOKAI DC Contactor
ASW100M-2P är en magnetisk låsande DC-kontaktor. Skillnaden mellan magnetisk låsande DC-kontaktor och magnetisk DC-kontaktor är spolen. Således är deras strömförsörjning och pulsriktning också olika. Om den magnetiska låsande DC-kontakten, när kontakten är stängd, kommer permanentmagneten att behålla sin åtgärdstillstånd och åtgärdsspolen kommer att släppa ut. Få sedan energibesparingsändamålet. Det finns två uppsättningar normalt öppna kontakter, som kan användas i den elektriska elektriska vinschen, telekommunikationsutrustning, teknikmaskiner, lagringsbatteri, elektriska gaffeltruckar, tåg, fartyg, UPS och annat elsystem.
| Märke: AK / AOKAI Namn: DC Contactor Modell: ASW100 M -2 P Märkspänning: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Märkström: 100A Dimensionera: 65,5 * 97,5 * 100 ( mm ) Vikt: ca 1 02 0g |
|
SPECIFIKATION
Spolens märkspänning | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Huvudkrets Märkström (A) | 100A |
Huvudströmbrytare Kontakt Spänningsfall (Belastning: 100A) | ≤80mV |
Under (20 ± 5), Cooling Pull-in Spänning | ≤70% |
Under (20 ± 5), Cooling Drop-out Spänning | ≥5%, ≤40% |
Acceptabelt fluktuationsområde Spolspänning | ± 20% |
Pull-in-tid (N / O-kontakter att stänga) | ≤30ms |
Utgående tid (N / O kontakter att öppna) | ≤20ms |
Max kopplingstid för kontakter | ≤5ms |
Isoleringsresistans | ≥50MΩ |
Dielektrisk styrka | 50Hz / 60Hz 1000VAC / 1min |
Överbelastningsström | ≤7Ie, ≤1s |
Spoleffektförbrukning (W) | ≤24.0W |
Elektriskt liv | 20.000 gånger |
Mekaniskt liv | 300 tusen gånger |
Arbetsläge | Kontinuerlig |
Kontaktformulär | 2 NO |
Kontaktmaterial | AgCdO / AgCuO |
Hjälpkontakt Märkbelastning (tillval) | 2A / 48VDC, 5A / 24VDC |
Teknisk standard | GB14048.4-2010 |
ANVÄNDNING MILJÖ
Höjd över havet | ≤2Km | Omgivningstemperatur | -25 ~ + 55 ℃ |
Internationell skyddsklass | IP50 | Installationstyp | III |
Sätt att installera | Några | Vibration | 2,5 g (5 ~ 50) Hz |
Inverkan | 50g, 11ms (Half-Sine Wave) | ||
SCHEMATISK DIAGRAM

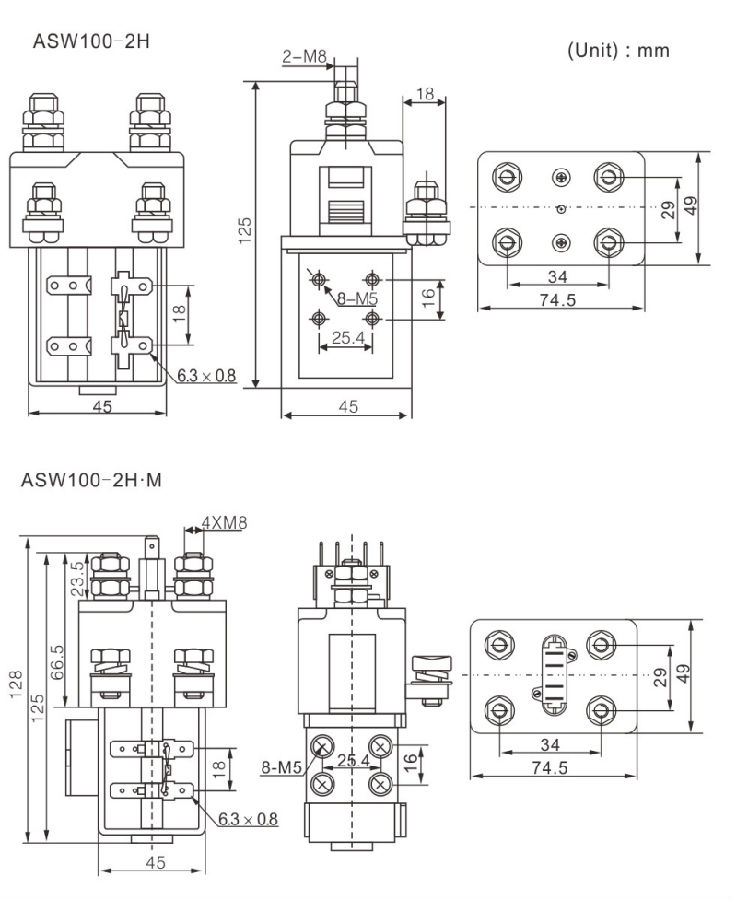

INSTALLATIONS DIAGRAM
