Produktbeskrivning
ASW50 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 50A Användning d För Elect ri c Fordon Och Engineering Maskiner AOKAI DC Contactor
ASW50 är en miniatyr enpolig kontaktor. Den är fristående och kompakt. Den är konstruerad för oavbruten nominell lastström som är 50 amp. Den nominella spolspänningen kan anpassas från 12VDC till 120VDC efter behov. Huvudkretsen kontaktform är 1NO (en normalt öppen) eller 1NC (normalt stängd). ASW50 har enpolig dubbelbrytande huvudkontakter med silverlegeringstips, som är svetsbeständiga, slitstarka och har utmärkt ledningsförmåga. Det elektriska livet för ASW50 är 2 tusen gånger och det mekaniska livet är 300 tusen gånger. ASW50 är lämplig för att byta resistiva laster, kapacitiva belastningar och induktiva belastningar.
Typiska applikationer av ASW50 inkluderar omkoppling av småmotorer, hydraulkraftaggregat och små elektriska vinschmotorer.
| Märke: AK / AOKAI Namn: DC Contactor Modell: ASW50 / SW50 Märkspänning: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Märkström: 50ADimension: 33 * 36 * 88 ( mm ) Vikt: Ca 200g |
|
SPECIFIKATION
Spolens märkspänning | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Huvudkrets Märkström (A) | 50A |
Huvudströmbrytare Kontakt Spänningsfall (Belastning: 100A) | ≤80mV |
Under (20 ± 5), Cooling Pull-in Spänning | ≤70% |
Under (20 ± 5), Cooling Drop-out Spänning | ≥5%, ≤40% |
Acceptabelt fluktuationsområde Spolspänning | ± 20% |
Pull-in-tid (N / O-kontakter att stänga) | ≤30ms |
Utgående tid (N / O kontakter att öppna) | ≤20ms |
Max kopplingstid för kontakter | ≤5ms |
Isoleringsresistans | ≥50MΩ |
Dielektrisk styrka | 50Hz / 60Hz 1000VAC / 1min |
Överbelastningsström | ≤7Ie, ≤1s |
Spoleffektförbrukning (W) | ≤7.0W |
Elektriskt liv | 20.000 gånger |
Mekaniskt liv | 300 tusen gånger |
Arbetsläge | Kontinuerlig eller intermittent |
Kontaktformulär | 1 NO eller 1 NC |
Kontaktmaterial | AgCdO / AgCuO |
Hjälpkontakt Märkbelastning (tillval) | 2A / 48VDC, 5A / 24VDC |
Teknisk standard | GB14048.4-2010 |
ANVÄNDNING MILJÖ
Höjd över havet | ≤2Km | Omgivningstemperatur | -25 ~ + 55 ℃ |
Internationell skyddsklass | IP50 | Installationstyp | III |
Sätt att installera | Några | Vibration | 2,5 g (5 ~ 50) Hz |
Inverkan | 50g, 11ms (Half-Sine Wave) | ||

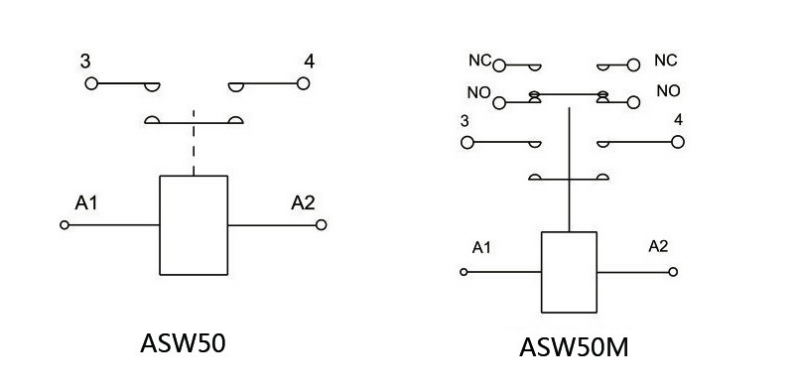

SCHEMATISK DIAGRAM
INSTALLATIONS DIAGRAM
