Produktbeskrivning

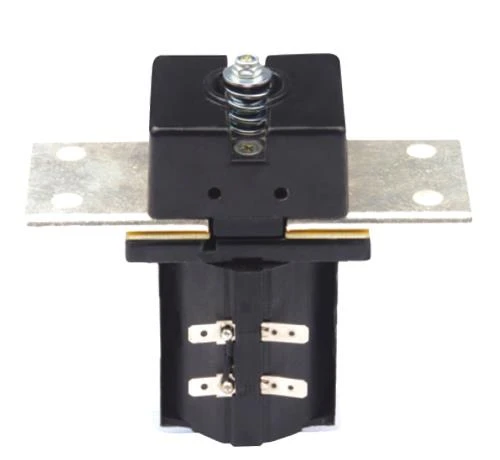

ASW500 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 500A Bus Bar Anslutning med fäste i botten SW500 Solenoid AOKAI DC Contactor
ASW500 används till 500 amp. Kontaktformuläret är 1NO. Punktstyrkan är 50Hz 1000V AC på en minut. Kontaktkretsens märkspänning är 60VDC. ASW500 är främst för användning med likström, men kan användas med växelströmmar. ASW500 har dubbla brytande huvudkontakter med silverlegeringstips. Silverplätering på huvudkontakterna är standard för ASW500. Emellertid kan det valfritt uteslutas från specifikationen. Valfria extrafunktioner inkluderar hjälpbrytare, fästen, spolytor och magnetlåsning som gör det möjligt för kontaktorn att förbli stängd, utan att spola ström. Mikrobrytare extra kontakt med 2,0 mm spade terminaler för anslutningar är valfritt.
ASW500 är konstruerad för användning i applikationer för telekommunikation och kraftdistribution där en oavbruten belastning är omkopplad.
| Märke: AK / AOKAI Namn: DC Contactor Modell: ASW500 / SW500 Märkspänning: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Märkström: 500ADimension: 122 * 81,5 * 130 ( mm ) Vikt: ca 145 0g |
|
SPECIFIKATION
Spolens märkspänning | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Huvudkrets Märkström (A) | 500A |
Huvudströmbrytare Kontakt Spänningsfall (Belastning: 100A) | ≤80mV |
Under (20 ± 5), Cooling Pull-in Spänning | ≤70% |
Under (20 ± 5), Cooling Drop-out Spänning | ≥5%, ≤40% |
Acceptabelt fluktuationsområde Spolspänning | ± 20% |
Pull-in-tid (N / O-kontakter att stänga) | ≤30ms |
Utgående tid (N / O kontakter att öppna) | ≤20ms |
Max kopplingstid för kontakter | ≤5ms |
Isoleringsresistans | ≥50MΩ |
Dielektrisk styrka | 50Hz / 60Hz 1000VAC / 1min |
Överbelastningsström | ≤7Ie, ≤1s |
Spoleffektförbrukning (W) | ≤15.0W |
Elektriskt liv | 20.000 gånger |
Mekaniskt liv | 300 tusen gånger |
Arbetsläge | Kontinuerlig |
Kontaktformulär | 1 NO |
Kontaktmaterial | AgCdO / AgCuO |
Hjälpkontakt Märkbelastning (tillval) | 2A / 48VDC, 5A / 24VDC |
Teknisk standard | GB14048.4-2010 |
ANVÄNDNING MILJÖ
Höjd över havet | ≤2Km | Omgivningstemperatur | -25 ~ + 55 ℃ |
Internationell skyddsklass | IP50 | Installationstyp | III |
Sätt att installera | Några | Vibration | 2,5 g (5 ~ 50) Hz |
Inverkan | 50g, 11ms (Half-Sine Wave) | ||
SCHEMATISK DIAGRAM
INSTALLATIONS DIAGRAM
